Elektrobausatz für 10er Schwibbogen online kaufen!

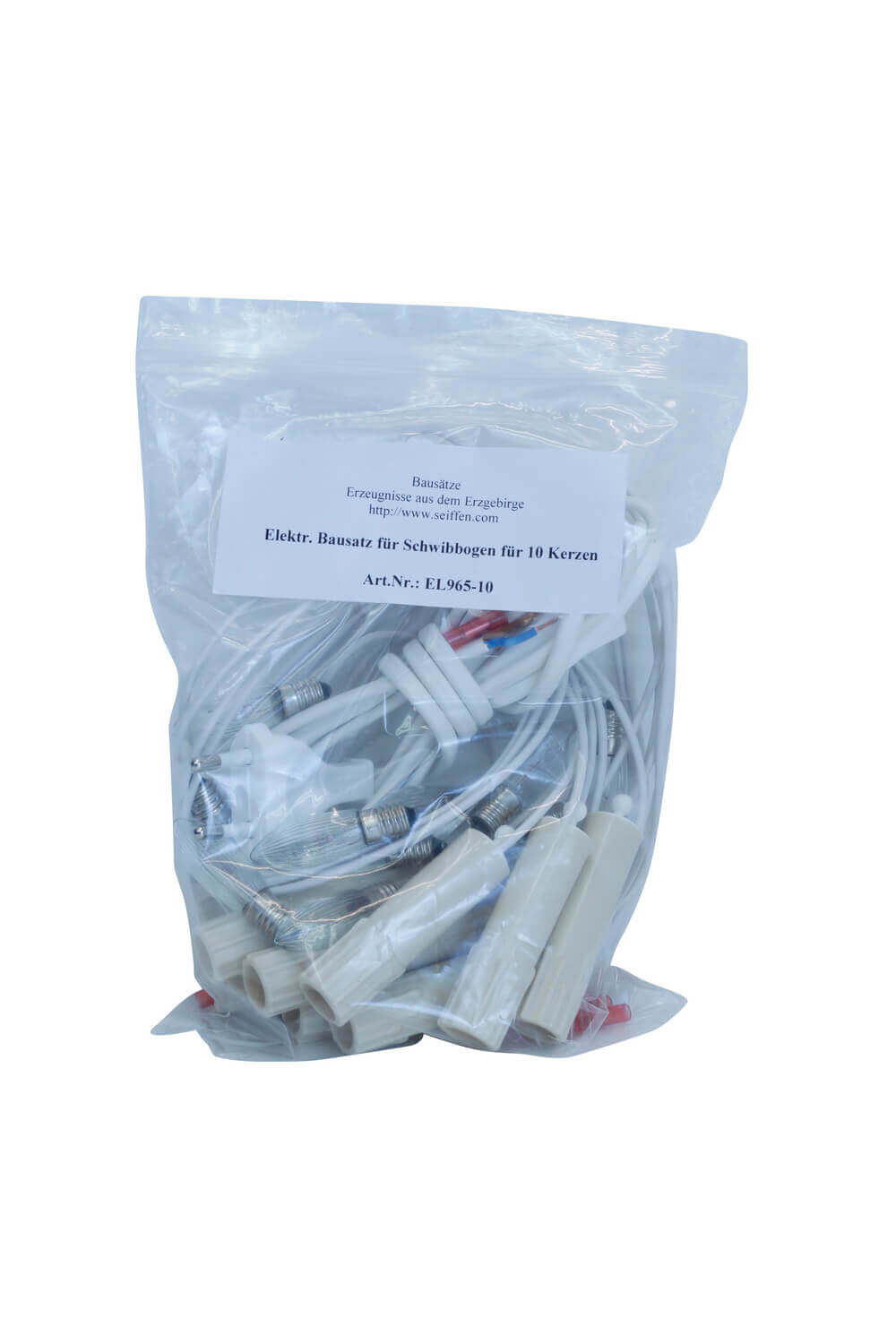

Vorschau: Elektrobausatz für 10er Schwibbogen_1

Vorschau: Elektrobausatz für 10er Schwibbogen

CHF 23.62 *

Lieferumfang:

Schalterleitung 1,5 m (weiß), 1 Lüsterklemme, 9 Quetschverbinder, 10 Riffelkerzen 23 V 3 W E10, 10 Kerzenhülsen komplett montiert 26 cm lange Leitungen

Abmessungen:

Kerzenhülse 6 cm x 1,6 cm

Hersteller:

Zubehör

Artikel-Nr.:

EL965-10

EAN:

4260651079268

Lieferzeit: 2 - 8 Werktage innerhalb der Schweiz

Bausatz für 10er Lichterbogen, 10 Riffelkerzen 23 Volt, 1 Anschlußleitung mit Schalter, 1 LÜsterklemme, 10 Kerzenhülsen komplett montiert mit 26 cm langen Leitungen 9 Quetschverbindungen

Anleitung zum Bauteilsatz eines Schwibbogens in Reihenschaltung

- 10 Kerzen ist mit 23 V
Der Hauptteil des Bauteilsatzes sind die Kerzenaufnahmen, die aus Fassung, Hülse, 2-fach isolierten Drähten mit ca. 26 cm langen Kontakten sowie der Kerze.

Diese Kerzenaufnahme wird dann an den vorgesehenen Stellen des vorhandenen Bogens befestigt. Die beiden isolierten Drähte (Außen- Durchmesser Litze 2,5 mm) werden in der Mitte zerschnitten und danach auf die entsprechende Länge zugeschnitten. Anschließend müssen die Enden abisoliert werden und mit den Drähten der anderen Kerzenaufnahmen in Reihe verbunden. Dies geschieht entweder mittels Parallelverbinder (liegt dem Bauteilsatz bei) oder per Lötung.
Die Verbindung der letzten zwei freien Drähte erfolgt mit einer Lüsterklemme, die im Sockel des Schwibbogens versteckt wird. Dabei muss einer der beiden Drähte mit einer Zuleitung von ca. 60cm von einer Seite des Schwibbogens bis zur Lüsterklemme verlängert werden. Ferner wird die Anschlussleitung mit Schalter wiederum mit der Lüsterklemme verbunden. Die Kerzen werden eingeschraubt und schon ist der Schwibbogen elektrisch installiert.

Zu beachten ist, dass bei der Verlötung der Drähte die Lötstelle mit Schrumpfschlauch (liegt dem Bauteilsatz nicht bei) abisoliert werden muss.
Außerdem ist bei Einsatz von LED-Kerzen darauf zu achten, dass dann ausschließlich LED-Kerzen zum Einsatz kommen müssen, da LED-Kerzen nicht mit anderen Kerzen kompatibel sind.

Sicherheitshinweis:
Elektroinstallationen sollten nur von Leuten mit den notwendigen elektrotechnischen Fachkenntnissen durchgeführt werden. Daher wird seitens Nestler-Seiffen.com keine Haftung für den Einbau und die Nutzung des Bauteilsatzes übernommen.

Produktdetails

Hersteller:

Zubehör

Herstellerreferenz:

SEIFFEN.COM by Nestler GmbH, c/o chg-Leuchten, Hauptstraße 132, 09548 Seiffen, info@seiffen.com

Produkttyp:

Elektobausatz für Schwibbogen

Serie:

Bausätze für Schwibbögen

Einsatzort:

innen

Leistung:

10 Riffelkerzen je 3 W

Lichteranzahl:

10 Kerzen

Spannung:

220 - 230 V

USP:

Bastlerbedarf

Lieferumfang:

Schalterleitung 1,5 m (weiß), 1 Lüsterklemme, 9 Quetschverbinder, 10 Riffelkerzen 23 V 3 W E10, 10 Kerzenhülsen komplett montiert 26 cm lange Leitungen

Breite:

13,00 cm

Höhe:

20,00 cm

Länge:

4,00 cm
